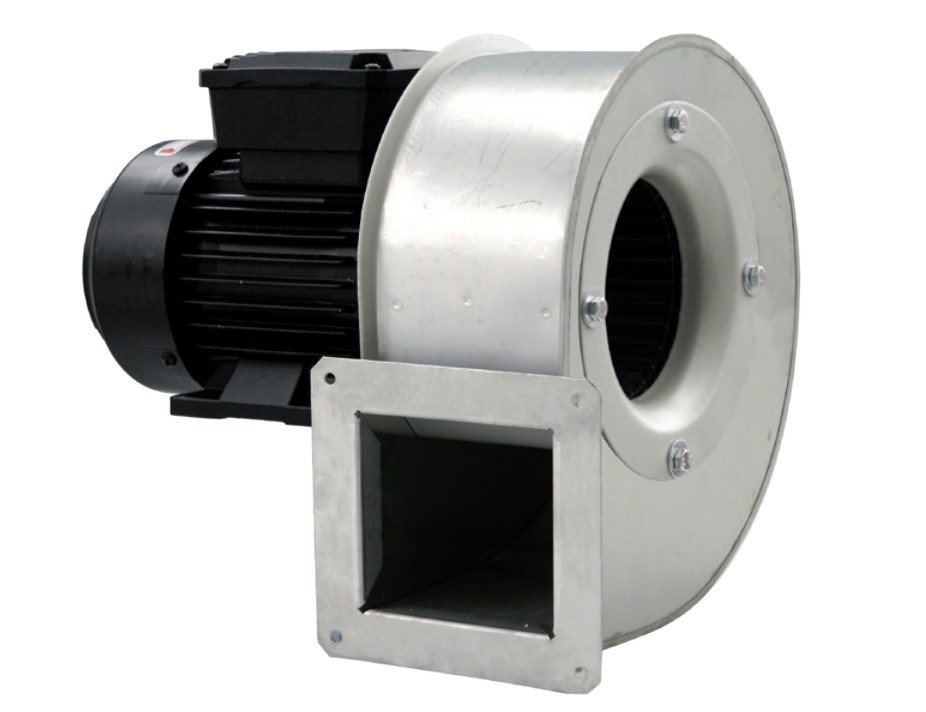

Radiálny ventilátor DYNAIR DIC ATEX 180 T2-400V II2G IIB T4 pre výbušné prostredie

Popis

Radiálny ventilátor DYNAIR DIC ATEX 180 T2-400V II2G IIB T4 s výkonom 2800 m³/h, 400V, 2-pólový, priemer napojenia 160 mm. Ventilátory radu DIC ATEX a DIC ATEX INOX sú navrhnuté pre prevádzku v potenciálne výbušnom prostredí podľa ATEX Directive 2014/34/EU. Sú vhodné na dopravu čistého a neprašného vzduchu v teplotnom rozsahu -20°C až +40°C. Tieto ventilátory sú certifikované IMQ podľa smernice ATEX 94/9/CE a podľa EN 14986/2017 (Certifikát IMQ 10 ATEX 018 X). Vhodné pre všetky priemyselné aplikácie, kde sú požadované malé objemy vzduchu a vysoké tlaky. Séria obsahuje rôzne modely s priemerom obežného kolesa od 100 do 180 mm. Motor je priamo namontovaný na dopredu zahnutom obežnom kolese. Plášť je ľahko nastaviteľný na požadovaný uhol výtlaku každých 45°, vrátane 180° a 225°. DIC ATEX INOX je vyrobený z nehrdzavejúcej ocele AISI304 a je vhodný na dopravu korozívneho/kyslého vzduchu. Špirálové puzdro z oceľového plechu chránené proti poveternostným vplyvom epoxy polyesterovými práškovými farbami alebo z nehrdzavejúcej ocele AISI304. Jednoduchý prívod, jednorozmerné, dopredu zakrivené obežné koleso (typ sirocco), z pozinkovaného oceľového plechu alebo z nehrdzavejúcej ocele AISI304.
• Prívod z oceľového plechu s epoxidovou úpravou alebo nerezový prívod na modeloch IIB. Mosadzný prívod na modeloch s vyhotovením IIB+H2.
• Prevedenie 5 (s obežným kolesom priamo spojeným s motorom s prírubou).
• Motor oddelený od dopravovaného prúdu vzduchu.
• Štandardná orientácia LG270°.
• Vstupný konektor je dodávaný (v rozloženom stave). MOTOR DIC ATEX a DIC ATEX INOX asynchrónne trojfázové motory alebo jednofázové podľa medzinárodných noriem do IEC 60034, IEC 60072, IEC 60079 a/alebo IEC61241, EMC 2014/30/UE, LVD 2014/35/UE, s certifikáciou ATEX pre výbušné prostredie kategória G skupina II tepelná trieda T4 ochrana Exd, označenie CE, IP55, trieda F, tvar B35. Vhodné pre službu S1 (nepretržitá práca pri konštantnom zaťažení).
Vzduchové výkony sú merané v súlade s normou EN ISO 5801/AMCA 210 so štandardnou hustotou vzduchu so špecifickou hmotnosťou 1,2 kg/m³. Napájanie 230V/1Ph/50Hz alebo 400V/3Ph/50Hz. Výkon vzduchu meraný podľa normy EN ISO 5801/AMCA 210 s hustotou vzduchu so špecifickou hmotnosťou 1,2 kg/m³.
LP: Hladina akustického tlaku meraná v podmienkach voľného poľa, sférické šírenie, kategória merania D podľa EN ISO 13349, v bode maximálnej účinnosti, vo vzdialenosti 1,5 metra. Hladina akustického tlaku meraná v podmienkach voľného poľa, sférické šírenie, kategória merania D podľa EN ISO 13349, v bode maximálnej účinnosti, vo vzdialenosti 1,5 metra (len na účely porovnania).
Lw: Hladina akustického výkonu získaná podľa normy ISO 3746. Tolerancia +/- 3 dB(A). Hladina akustického výkonu získaná v súlade s EN ISO 3746. Tolerancia +/- 3 dB(A).
POUŽITIE
