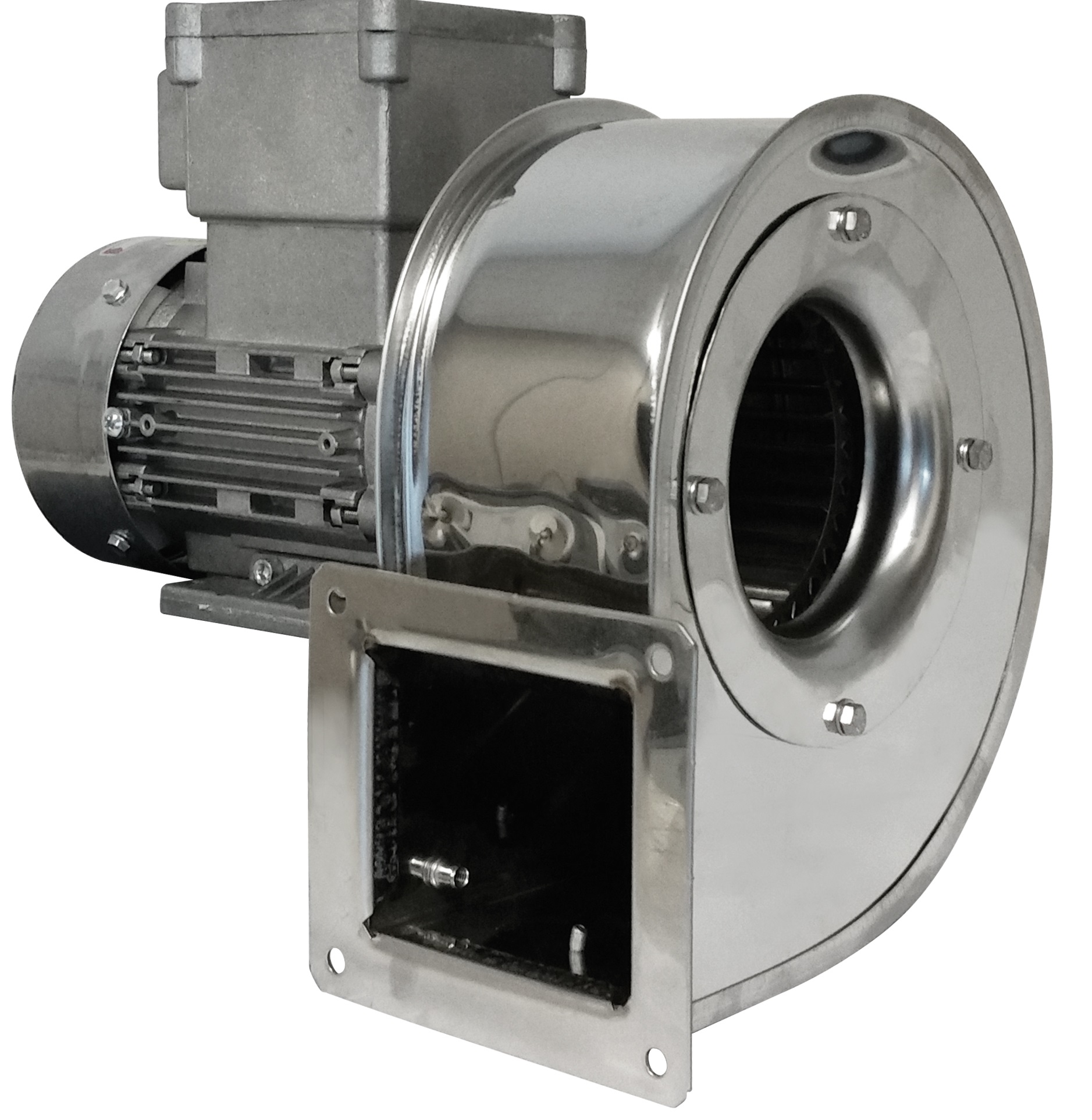

Radiálne NEREZOVÉ ventilátory DYNAIR DIC ATEX 120 T2-400V II2G IIB T4 pre výbušné prostredie

Popis

Radiálne NEREZOVÉ ventilátory DYNAIR DIC ATEX 120 T2-400V II2G IIB T4 sú navrhnuté pre prevádzku v potenciálne výbušnom prostredí podľa ATEX Directice 2014/34/EU. Tieto ventilátory sú vhodné na dopravu čistého a neprašného vzduchu v teplotnom rozsahu -20°C až +40°C. Certifikované pre zóny 1/21, zabezpečujú vysokú bezpečnosť proti výbuchom a požiarom v dôsledku prítomnosti horľavých plynov (II2G) alebo prachu (II2D).

Ventilátory sú certifikované IMQ podľa smernice ATEX 94/9/CE a podľa EN 14986/2017 (Certifikát IMQ 10 ATEX 018 X). Vhodné pre priemyselné aplikácie, kde sa vyžadujú malé objemy vzduchu a vysoké tlaky. Séria obsahuje rôzne modely s priemerom obežného kolesa od 100 do 180 mm. Motor je priamo namontovaný na dopredu zahnutom obežnom kolese. Plášť je ľahko nastaviteľný na požadovaný uhol výtlaku každých 45°, vrátane 180° a 225°. DIC ATEX INOX je vyrobený z nehrdzavejúcej ocele AISI304, vhodný na dopravu korozívneho/kyslého vzduchu.

Špirálové puzdro z oceľového plechu chránené proti poveternostným vplyvom epoxy polyesterovými práškovými farbami alebo z nehrdzavejúcej ocele AISI304. Jednoduchý prívod, jednorozmerné, dopredu zakrivené obežné koleso (typ sirocco), z pozinkovaného oceľového plechu alebo z nehrdzavejúcej ocele AISI304.

• Prívod z oceľového plechu s epoxidovou úpravou alebo nerezový prívod na modeloch IIB.
• Mosadzný prívod na modeloch s vyhotovením IIB+H2.
• Prevedenie 5 (s obežným kolesom priamo spojeným s motorom s prírubou).
• Motor oddelený od dopravovaného prúdu vzduchu.
• Štandardná orientácia LG270°.
• Vstupný konektor je dodávaný (v rozloženom stave).
MOTOR DIC ATEX a DIC ATEX INOX asynchrónne trojfázové motory alebo jednofázové podľa medzinárodných noriem do IEC 60034, IEC 60072, IEC 60079 a/alebo IEC61241, EMC 2014/30/UE, LVD 2014/35/UE, s certifikáciou ATEX pre výbušné prostredie, kategória G, skupina II, tepelná trieda T4, ochrana Exd, označenie CE, IP55, trieda F, tvar B35. Vhodné pre službu S1 (nepretržitá práca pri konštantnom zaťažení).

Vzduchové výkony sú merané v súlade s normou EN ISO 5801/AMCA 210 so štandardnou hustotou vzduchu so špecifickou hmotnosťou 1,2 kg/m³. Napájanie 230V/1Ph/50Hz alebo 400V/3Ph/50Hz. Výkon vzduchu meraný podľa normy EN ISO 5801/AMCA 210 s hustotou vzduchu so špecifickou hmotnosťou 1,2 kg/m³.

LP:Hladina akustického tlaku meraná v podmienkach voľného poľa, sférické šírenie, kategória merania D podľa EN ISO 13349, v bode maximálnej účinnosti, vo vzdialenosti 1,5 metra. Hladina akustického tlaku meraná v podmienkach voľného poľa, sférické šírenie, kategória merania D podľa EN ISO 13349, v bode maximálnej účinnosti, vo vzdialenosti 1,5 metra (len na účely porovnania).

Lw:Hladina akustického výkonu získaná podľa normy ISO 3746. Tolerancia +/- 3 dB(A). Hladina akustického výkonu získaná v súlade s EN ISO 3746. Tolerancia +/- 3 dB(A).
