Popis

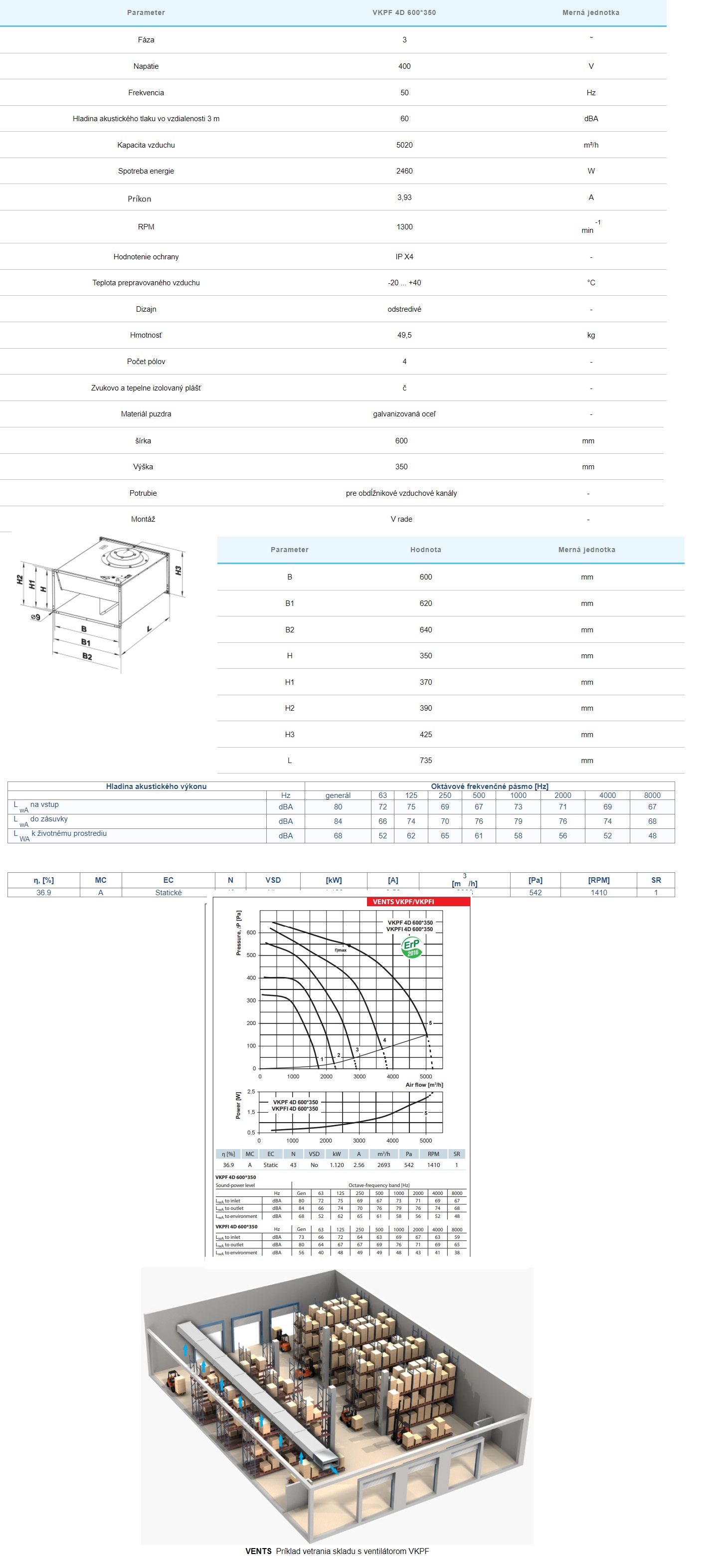

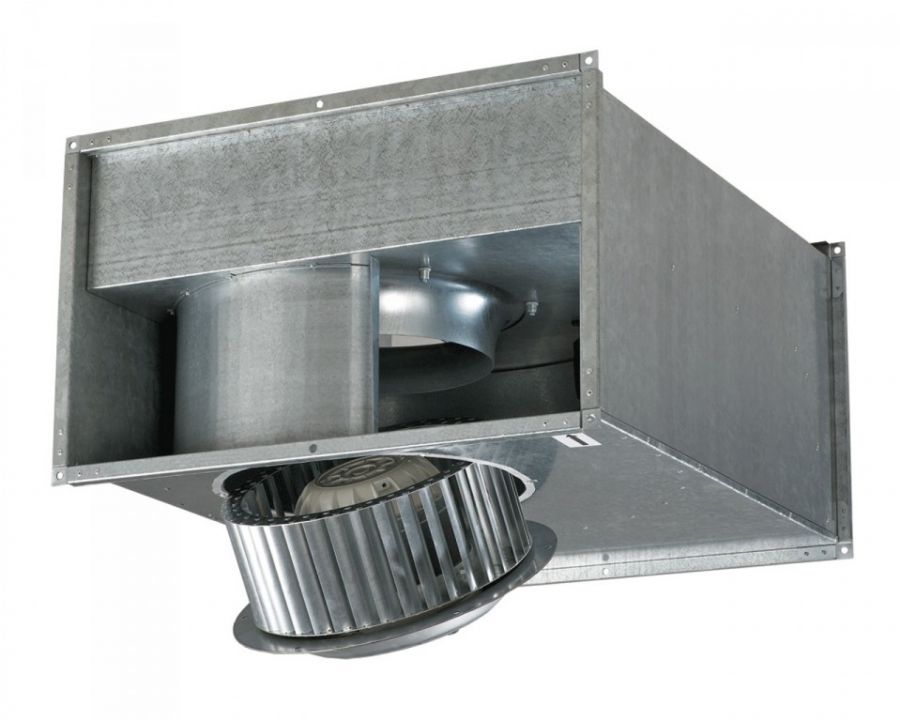

Radiálne ventilátory hranaté výkon 5020m3/h trojfázový slúžia pre systémy prívodu a odvodu vetrania pre obchodné, kancelárske a iné verejné alebo priemyselné priestory s obmedzeným priestorom na inštaláciu. Určené pre pripojenie s 600*350, mm obdĺžnikového vzduchového potrubia. DIZAJN Plášť ventilátora je vyrobený z pozinkovanej ocele. MOTOR Obežné koleso s dopredu zahnutými lopatkami z pozinkovanej ocele poháňa 4-pólovým trojfázovým motorom s vonkajším rotorom. Takáto úprava zabezpečuje vysokú kapacitu prietoku vzduchu a pomerne výrazný diferenčný tlak. Pre tepelnú ochranu proti prehriatiu sú vo vinutí motora zabudované tepelné kontakty s olovenými vonkajšími svorkami na spojenie s externými ochrannými zariadeniami. Motor je vybavený guličkovými ložiskami pre dlhú životnosť. Pre presné vlastnosti, bezpečnú prevádzku a nízku hlučnosť je každé obežné koleso pri montáži dynamicky vyvážené. Krytie motora IP44. KONTROLA RÝCHLOSTI Plynulé alebo skokové ovládanie otáčok pomocou tyristorového alebo autotransformátorového regulátora otáčok. K jednému regulátoru otáčok môže byť pripojených niekoľko ventilátorov za predpokladu, že celkový výkon a prevádzkový prúd neprekročí menovité parametre regulátora otáčok. MONTÁŽ Ventilátory sú určené pre inline montáž do pravouhlého vzduchového potrubia a v prípade priameho pripojenia nevyžadujú žiadne špeciálne upevnenie. V prípade pripojenia cez flexibilné konektory je ventilátor pripevnený k budove pomocou podpier, závesných konzol alebo fixačných konzol. Ventilátory je možné namontovať v ľubovoľnej polohe vzhľadom na smer ukazovateľa na skrini. Musí byť zabezpečený prístup pre údržbu ventilátora. Ventilátor je napájaný cez externé svorky. Puzdro je vybavené odnímateľnými prístupovými dvierkami pre údržbu.
