Popis

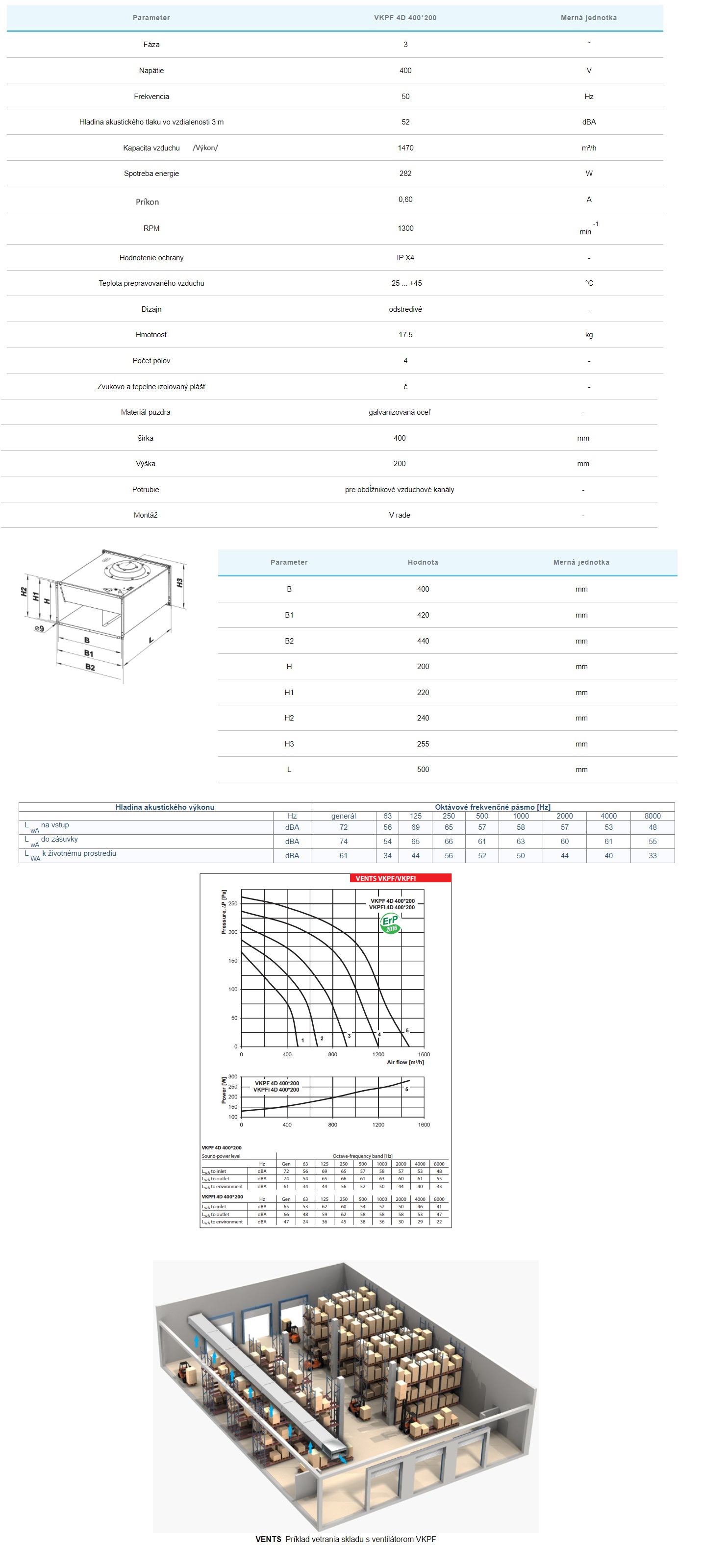

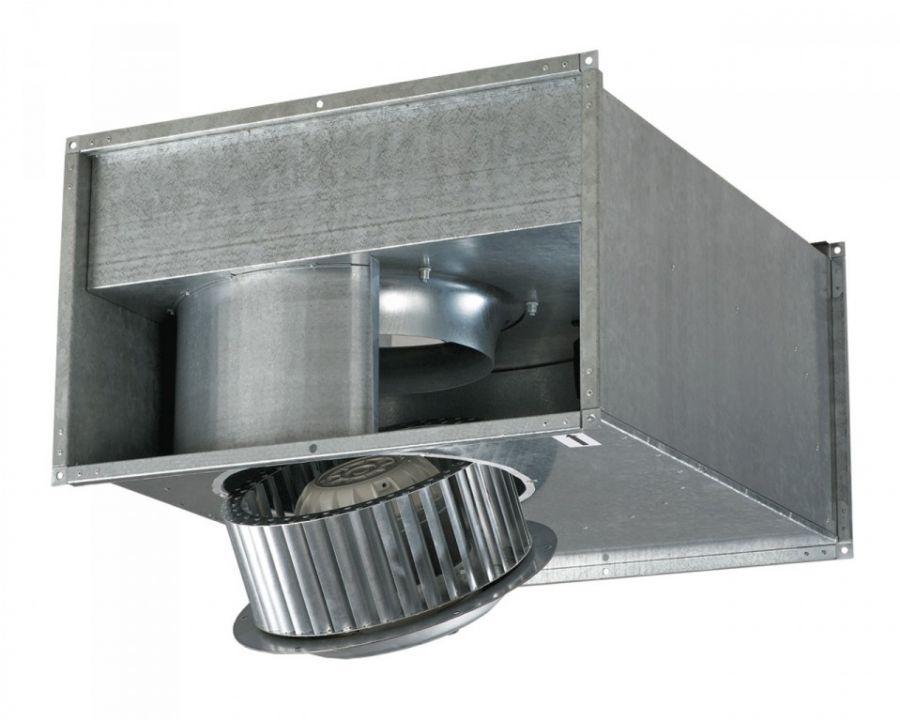

Radiálne ventilátory hranaté výkon 1470m3/h trojfázový slúžia pre systémy prívodu a odvodu vetrania pre obchodné, kancelárske a iné verejné alebo priemyselné priestory s obmedzeným priestorom na inštaláciu.
Určené pre pripojenie s 400*200, mm obdĺžnikového vzduchového potrubia.
DIZAJN
Plášť ventilátora je vyrobený z pozinkovanej ocele.

MOTOR
Obežné koleso s dopredu zahnutými lopatkami z pozinkovanej ocele poháňa 4-pólovým trojfázovým motorom s vonkajším rotorom.

Takáto úprava zabezpečuje vysokú kapacitu prietoku vzduchu a pomerne výrazný diferenčný tlak.

Pre tepelnú ochranu proti prehriatiu sú vo vinutí motora zabudované tepelné kontakty s olovenými vonkajšími svorkami na spojenie s externými ochrannými zariadeniami.

Motor je vybavený guličkovými ložiskami pre dlhú životnosť.
Pre presné vlastnosti, bezpečnú prevádzku a nízku hlučnosť je každé obežné koleso pri montáži dynamicky vyvážené.
Krytie motora IP44.
KONTROLA RÝCHLOSTI
Plynulé alebo skokové ovládanie otáčok pomocou tyristorového alebo autotransformátorového regulátora otáčok.
K jednému regulátoru otáčok môže byť pripojených niekoľko ventilátorov za predpokladu, že celkový výkon a prevádzkový prúd neprekročí menovité parametre regulátora otáčok.
MONTÁŽ
Ventilátory sú určené pre inline montáž do pravouhlého vzduchového potrubia a v prípade priameho pripojenia nevyžadujú žiadne špeciálne upevnenie.
V prípade pripojenia cez flexibilné konektory je ventilátor pripevnený k budove pomocou podpier, závesných konzol alebo fixačných konzol.
Ventilátory je možné namontovať v ľubovoľnej polohe vzhľadom na smer ukazovateľa na skrini.
Musí byť zabezpečený prístup pre údržbu ventilátora.
Ventilátor je napájaný cez externé svorky.
Puzdro je vybavené odnímateľnými prístupovými dvierkami pre údržbu.
