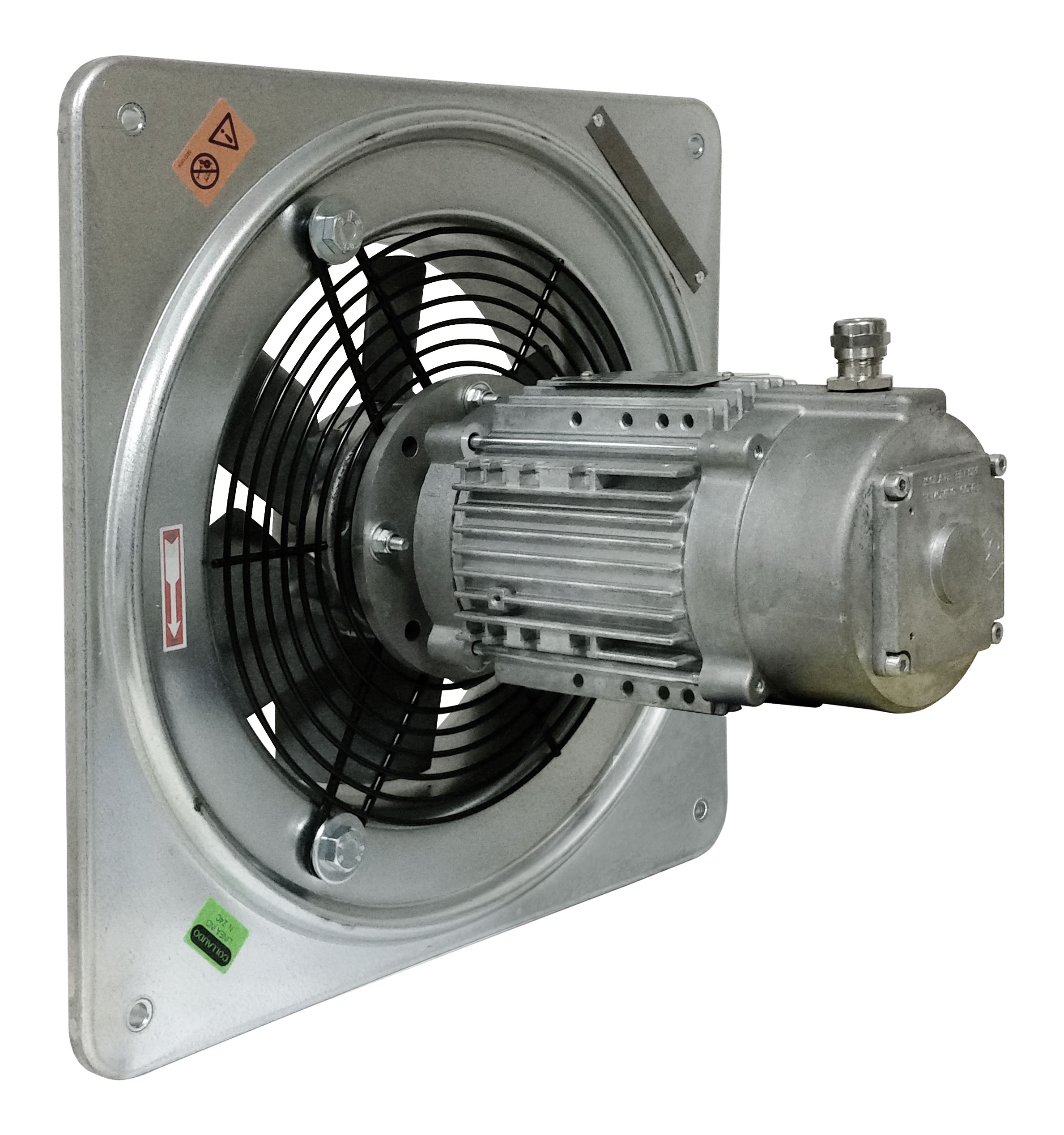

ELICENT Dynair QCM-ATX 506 T-400V – protivýbušný axilálny ventilátor II2G IIB T4

Popis

ELICENT Dynair QCM-ATX 506 T-400V je protivýbušný axilálny ventilátor s výkonom 5000 m³/h. Tento ventilátor je vyrobený a certifikovaný podľa smernice Atex 2014/34/EU a je vhodný na dopravu čistého vzduchu v teplotnom rozsahu -20 °C / +40 °C. Verzia je určená pre inštaláciu v zóne 1/21, kde je potrebné zabezpečiť vysokú bezpečnosť proti výbuchom a požiaru spôsobenému prítomnosťou horľavých plynov (II2G) alebo prachu (II2D). Ventilátor je certifikovaný IMQ (Taliansky inštitút pre kvalitu) podľa EN 14986/2017 (IMQ certifikát IMQ 10 ATEX 002 X).

Optimalizovaný vstupný kužeľ znižuje hladinu hluku a zvyšuje účinnosť. Nosný rám z ťahaného oceľového plechu so širokým polomerom vstupného kužeľa.
• Obežné koleso s lopatkami z antistatického polyamidu vystuženého sklom a náboj z hliníkovej zliatiny odlievanej pod tlakom, vyvážené podľa ISO 1940.
• Prevedenie 5 (motor s priamym spojením/obežné koleso). Prúdenie vzduchu z motora do obežného kolesa.
• Ochranný kryt prívodu z oceľovej lakovanej tyče, vyrobený podľa noriem UNI 12499 a odolný voči poveternostným vplyvom. Trojfázový asynchrónny motor v súlade s medzinárodnými normami IEC 60034, IEC 60072, IEC 60079 a/alebo IEC 61241, EMC 2014/30/EU, LVD 2014/35/EU, s certifikátmi ATEX pre výbušné prostredia kategórie G skupina II tepelná trieda T4 Exd ochrana a označenie CE, IP 55, trieda F. Vhodné pre službu S1 (nepretržitá prevádzka pri konštantnom zaťažení).

Vzduchové výkony sú merané v súlade s normou EN ISO 5801/AMCA 210 so štandardnou hustotou vzduchu so špecifickou hmotnosťou 1,2 kg/m³. Napájanie -TYP /M/ 230V/1Ph/50Hz alebo TYP -/T/400V/3Ph/50Hz. Výkon vzduchu meraný podľa normy EN ISO 5801 / AMCA 210 s hustotou vzduchu so špecifickou hmotnosťou 1,2 kg/m³. Napájanie 230V/1Ph/50Hz alebo 400V/3Ph/50Hz. Hladina akustického tlaku meraná v podmienkach voľného poľa, hemisférické šírenie, kategória merania C podľa EN ISO 13349, v bode maximálnej účinnosti, vo vzdialenosti 3 metre od sacej strany a uvádza sa len na porovnávacie účely. Hladina akustického tlaku meraná v podmienkach voľného poľa, hemisférické šírenie, kategória merania C podľa EN ISO 13349, v bode maximálnej účinnosti, vo vzdialenosti 3 metre, na vstupnej strane (len na porovnanie) Hladina akustického výkonu získaná v súlade s EN ISO 3746. Tolerancia +/- 3 dB(A)
