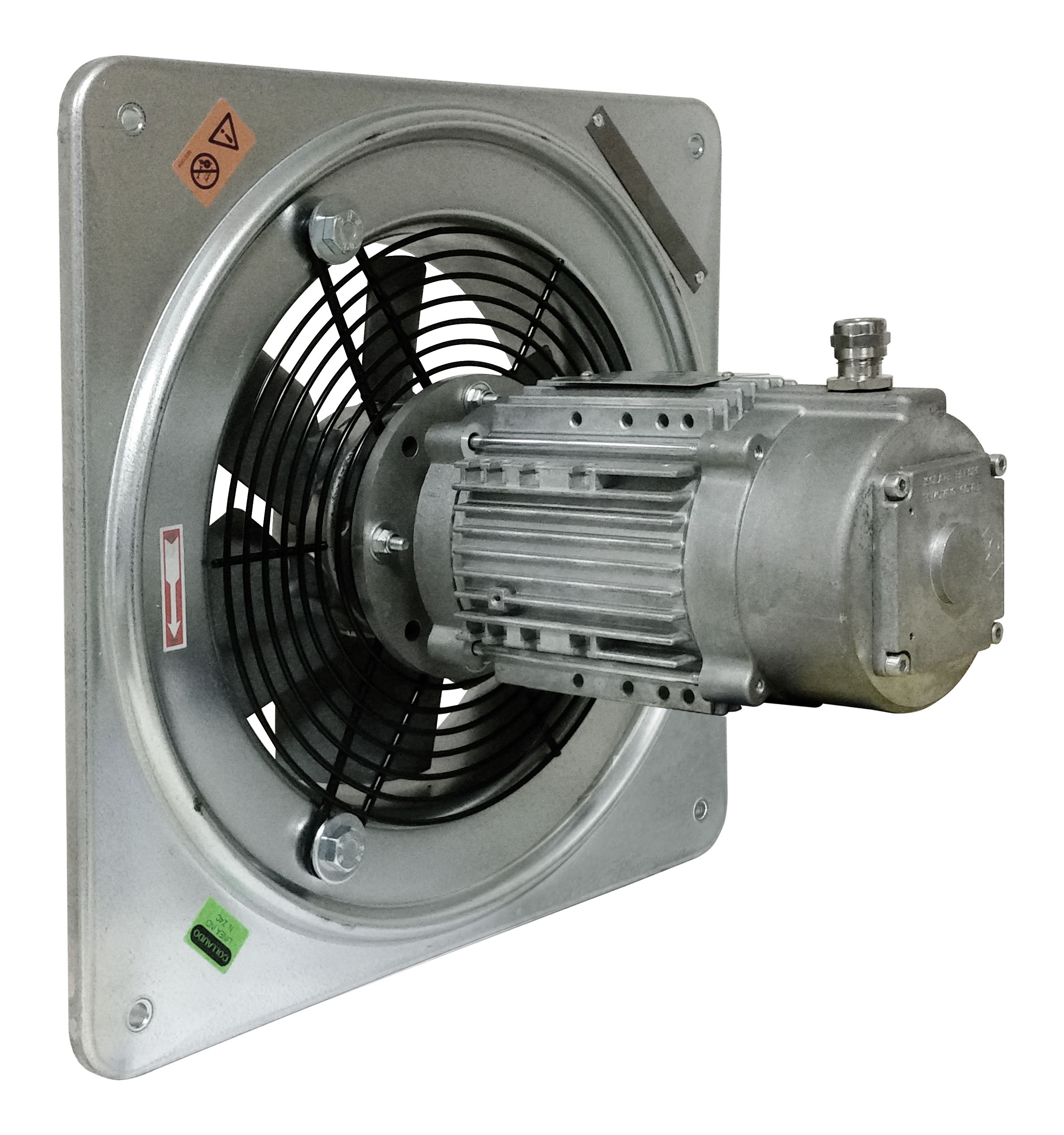

Protivýbušný axilálny ventilátor ELICENT Dynair QCM-ATX 312T-400V II2G IIB T4 Ex Db

Popis

Protivýbušný axilálny ventilátor Dynair QCM-ATX 312T-400V II2G IIB T4 Ex Db s výkonom 3100 m³/h je certifikovaný podľa smernice Atex 2014/34/EU. Je určený na dopravu čistého vzduchu v teplotnom rozsahu -20 °C / + 40 °C. Tento model je vhodný pre inštaláciu v zónach 1/21, kde je potrebné zaručiť vysokú bezpečnosť proti výbuchom a požiaru spôsobenému prítomnosťou horľavých plynov (II2G) alebo prachu (II2D). Ventilátor je certifikovaný IMQ (Taliansky inštitút pre kvalitu) podľa EN 14986/2017 (IMQ certifikát IMQ 10 ATEX 002 X).

Optimalizovaný vstupný kužeľ znižuje hladinu hluku a zvyšuje účinnosť. Nosný rám je vyrobený z ťahaného oceľového plechu so širokým polomerom vstupného kužeľa. Obežné koleso s lopatkami z antistatického polyamidu vystuženého sklom a náboj z hliníkovej zliatiny odlievanej pod tlakom, vyvážené podľa ISO 1940. Prevedenie 5 (motor s priamym spojením/obežné koleso). Prúdenie vzduchu je smerované z motora do obežného kolesa. Ochranný kryt prívodu je vyrobený z oceľovej lakovanej tyče, odolnej voči poveternostným vplyvom, podľa noriem UNI 12499.

Trojfázový asynchrónny motor spĺňa medzinárodné normy IEC 60034, IEC 60072, IEC 60079 a/alebo IEC 61241, EMC 2014/30/EU, LVD 2014/35/EU, a je certifikovaný pre výbušné prostredia kategórie G skupina II, tepelná trieda T4 Exd, s ochranou a označením CE, IP 55, trieda F. Vhodné pre službu S1 (nepretržitá prevádzka pri konštantnom zaťažení).

Vzduchové výkony sú merané v súlade s normou EN ISO 5801/AMCA 210 so štandardnou hustotou vzduchu so špecifickou hmotnosťou 1,2 kg/m³. Napájanie – TYP /M/ 230V/1Ph/50Hz alebo TYP -/T/400V/3Ph/50Hz. Hladina akustického tlaku je meraná v podmienkach voľného poľa, hemisférické šírenie, kategória merania C podľa EN ISO 13349, vo vzdialenosti 3 metre od sacej strany a uvádza sa len na porovnávacie účely. Hladina akustického výkonu je získaná v súlade s EN ISO 3746. Tolerancia +/- 3 dB(A).
