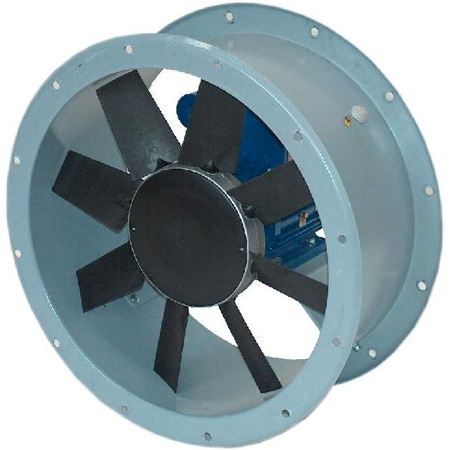

Protivýbušný potrubný axiálny ventilátor DYNAIR CC-ATX 454-A-T 4 400V II2G IIB T4

Popis

Protivýbušný potrubný axiálny ventilátor DYNAIR CC-ATX 454-A-T 4 400V II2G IIB T4 je navrhnutý pre prevádzku v potenciálne výbušnom prostredí. Jeho výkon dosahuje 6500 m³/h a je vhodný na dopravu vzduchu s teplotou od -20°C do +40°C. Ventilátor je certifikovaný IMQ podľa smernice ATEX 94/9/CE, 2014/34/EU a podľa EN 14986 (Certifikát IMQ ATEX 019 X). Tento model je určený pre inštaláciu v zónach 1/21, kde je potrebné zaručiť vysokú bezpečnosť proti výbuchom a požiarom v dôsledku prítomnosti horľavých plynov (II2G) a/alebo prachu (II2D/II2GD).

Rúrkové axiálne ventilátory série CMP sú ideálne pre potrubné inštalácie vyžadujúce veľký prietok vzduchu s relatívne nízkou tlakovou stratou, ako sú ventilačné a chladiace systémy v priemyselných, námorných, komerčných, civilných a energetických oblastiach. Tieto ventilátory majú oproti radiálnym ventilátorom výhodu menších rozmerov a jednoduchšej inštalácie. Séria pozostáva z rôznych veľkostí s priemerom obežného kolesa od 310 do 1600 mm.

STAVBA:
• Krátky plášť z oceľového plechu s upevňovacími prírubami vyrobený podľa UNI ISO norma 6580-EUROVENT. Chránené proti poveternostným vplyvom epoxidovým náterom.
• Axiálne obežné koleso s lopatkami z antistatického polyamidu vystuženého sklom a nábojom z hliníkového tlakového odliatku, vyvážené podľa ISO 1940. Variabilný uhol sklonu v pokojovej polohe s nastavovacími prostriedkami.
• Obežné koleso a neiskrivý pás z hliníka, podľa typu konštrukcie. Prevedenie 4 (s obežným kolesom priamo spojeným s motorom) a prúdením vzduchu z motora do obežného kolesa.

MOTOR:
• Asynchrónne trojfázové motory alebo jednofázové podľa medzinárodných noriem IEC 60034, IEC 60072, IEC 60079 a/alebo IEC61241, EMC 2004/108/CE, LVD 2006/95/CE, s certifikáciou Atex pre výbušné prostredie kategória G skupina II tepelná trieda Krytie T4 Exd, označenie CE, IP55, trieda F. Vhodné pre prevádzku S1 (nepretržitá práca pri konštantnej záťaži).

DOPLNKY:
CCpro – Predĺženie (pre verziu s dlhým krytom) s kontrolným otvorom, CCr – Plochý ochranný kryt, CCrc – Kužeľový ochranný kryt, CCga – Flexibilné konektory, CCst – Podperné nožičky, CCbo – Vstupné/výstupné zvonové ústie, CCsa-CCsb – Tlmiče, s a bez pod, v troch dĺžkach, Ccf – Príruba, CCfc – Protipríruba s golierom, Antivibračné držiaky.
Vonkajšia svorkovnica ATEX.
