VENTS NK -160-3,4-1 Elektrický ohrievač 160mm 3,4kW 1fázový

Popis

Elektrický ohrievač VENTS NK 160mm 3,4kW 1fázový 230V je navrhnutý na ohrev privádzaného vzduchu v kruhových potrubných vetracích systémoch. Tento ohrievač sa využíva vo vykurovacích, ventilačných a klimatizačných systémoch pre rôzne priestory.

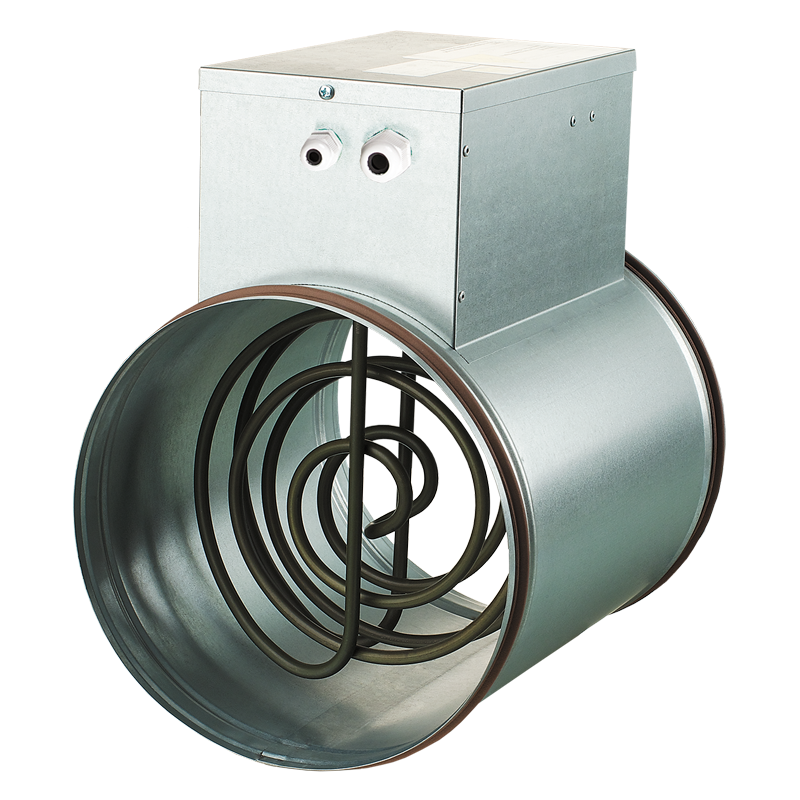

DIZAJN: Puzdro a svorkovnica sú vyrobené z pozinkovanej ocele, zatiaľ čo vykurovacie telesá sú z nehrdzavejúcej ocele. Ohrievač je vybavený gumovým tesnením pre pripojenie na vzduchové potrubie.

Ohrievače VENTS NK sú vybavené dvoma termostatmi na ochranu proti prehriatiu: základná ochrana s automatickým reštartom pri prevádzkovej teplote +50 °C, a núdzová ochrana s manuálnym reštartom pri +90 °C. Kontakty termostatu sú umiestnené vo svorkovnici pre externé pripojenie.

Každá štandardná veľkosť má niekoľko možností elektrickej kapacity, pričom vyšší výkon je možné dosiahnuť sériovou inštaláciou ohrievačov. Všetky trojfázové ohrievače majú pripojenie do hviezdy.

MONTÁŽ: Konštrukcia ohrievača umožňuje jeho montáž na kruhové potrubie v ľubovoľnej polohe pomocou príchytiek. Smer prúdenia vzduchu sa musí zhodovať s ukazovateľom na filtri. Ohrievače môžu byť inštalované v akejkoľvek polohe, s výnimkou elektrickej riadiacej jednotky nižšie, aby sa predišlo prenikaniu kvapaliny a skratu vedenia.

Minimálna vzdialenosť medzi ohrievačom a ostatnými prvkami systému nesmie byť menšia ako dva spojovacie priemery. Ohrievače sú navrhnuté pre minimálnu rýchlosť prúdenia vzduchu 1,5 m/s a maximálnu prevádzkovú výstupnú teplotu 40 °C.

Na zabezpečenie správnej a bezpečnej prevádzky ohrievača je možné použiť automatizačný systém na zabezpečenie komplexnej kontroly a ochrany: automatické riadenie kapacity vykurovacích telies a teploty ohrevu vzduchu, kontrola stavu filtra pomocou snímača diferenčného tlaku, vypnutie napájania v prípade vypnutia prívodného ventilátora alebo zníženia rýchlosti prúdenia vzduchu, ako aj v prípade činnosti zabudovaných termostatov prehriatia.

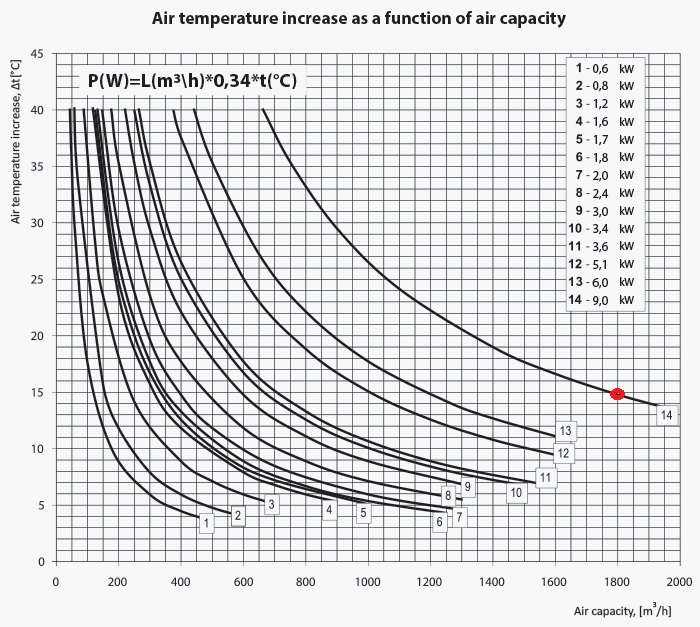

Príklad grafu: 9 kW ohrievač pri výkone 1800m3/h zvyšuje teplotu o 15° C. Takto si na grafe vieme pozrieť aký ohrev vieme urobiť pri určitých výkonoch.
