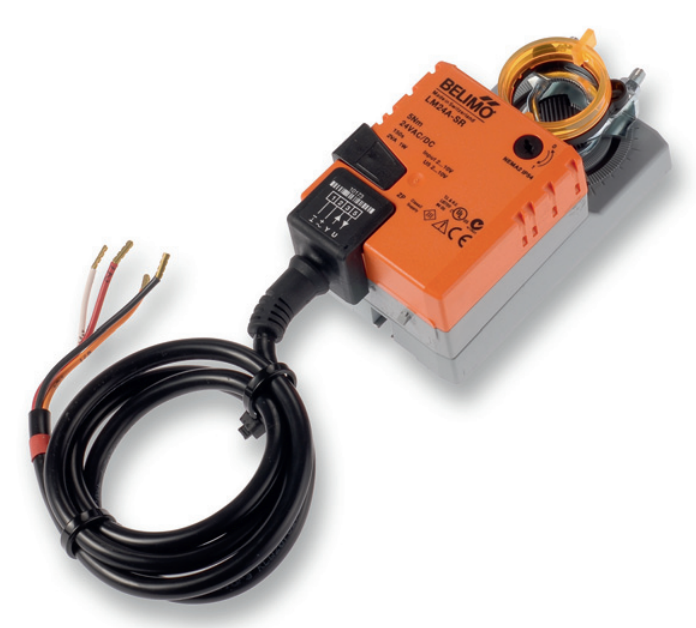

LM 24A-SR - Klapkový pohon, 5Nm, do 1 m2 - stály

LM A-SR 24 – Klapkový pohon 5Nm pre vzduchotechniku do 1 m²

Skladom

254,54 € s DPHCena bez DPH: 206,94 €

Klapkový servopohon LM A-SR 24 pre prestavovanie vzduchotechnických klapiek s ovládaním DC 0-10V. Vhodný pre klimatizačné zariadenia.

Skladom
Pridať medzi obľúbených
Pridať medzi obľúbených

Did you like this product? Add to favorites now and follow the product.

Pridať medzi obľúbených
Pridať medzi obľúbených
Nie ste si istý čo potrebujete?

Poradíme Vám! +421 949 762 827 Zavolajte nám

Viac ako 16 rokov na trhu

Predaj, montáž a projektovanie

Doprava zdarma

pri objednávke nad 150€

Pomoc a technická podpora

Od odborníkov vzduchotechniky

Záruka

Dvojročná záruka

Kategória:
Štítok:
Značka:

Popis

Klapkový servopohon LM A-SR 24 je určený na prestavovanie vzduchotechnických klapiek vo vzduchotechnických a klimatizačných zariadeniach budov. Ovládanie prebieha signálom DC 0-10V.

Vlastnosti

  • Jednoduchá priama montáž na hriadeľ klapky s univerzálnym strmeňom, istenie proti pretočeniu s priloženou poistkou.
  • Ručné prestavenie je možné pomocou samovratného tlačidla (vyradenie prevodu po dobu stlačenia tlačidla príp. zostane zaaretovaný).
  • Nastaviteľný pracovný uhol mechanickými dorazmi.
  • Vysoká funkčná bezpečnosť. Pohon je istený proti preťaženiu, nepotrebuje koncové spínače a ostáva automaticky stáť na doraze.

Technické špecifikácie

  • Krútiaci moment: 5 Nm
  • Menovité napätie: LM 230- (S) 230 V AC
  • Menovité napätie: LM 24- (S) 24V AC / DC
  • Ovládanie: Otvoriť / Zamknúť alebo 3 bodové ovládanie
  • Pomocný spínač: 1 x SPDT, 1 mA 3 (0,5) A, AC 250 V (0 až 100% nastaviteľný)

Technické dáta

  • Odber výkonu:
  1. Prevádzka: 1,5 W, menovitý moment LM 230- (S) udalosti / W 1/5 menovitého momentu LM 24- (S),
  2. V kľudovej polohe: 0,4 W LM 230- (S) / 0,2 W LM 24- (S)
  3. Pre dimenzovanie káblov: 4 VA LM 230- (S) / 2VA LM 24- (S)
  • Smer otáčania: proti smeru hodinových ručičiek, 0 alebo 1
  • Manuálne ovládanie: Po stlačení tlačidla sa môže uvoľniť blokovanie prevodovky
  • Uhol otočenia: max. 95 °, obmedzené koncovými spínačmi nastaviteľnými na oboch stranách. Vodič nemôže byť zahltený: automaticky sa vypne po dosiahnutí koncového spínača.
  • Trvanie: 150 s
  • Hladina akustického výkonu: max. 35 dB (A)

  • Zobrazenie polohy: mechanické

Stupeň krytia: IP54 vo všetkých polohách

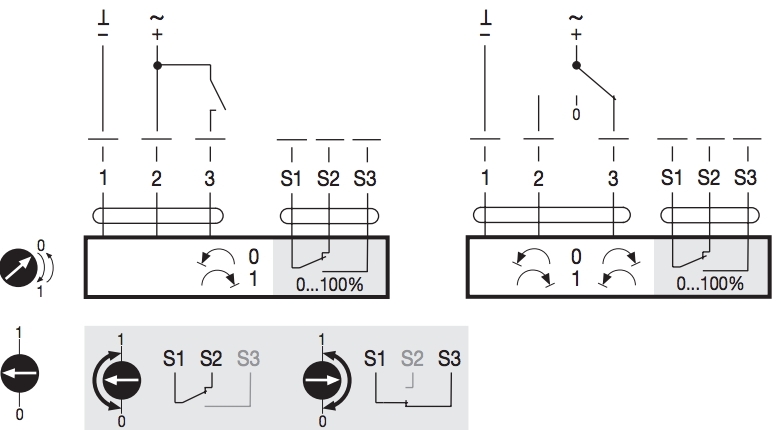

SCHÉMA ZAPOJENIA

Ďalšie informácie

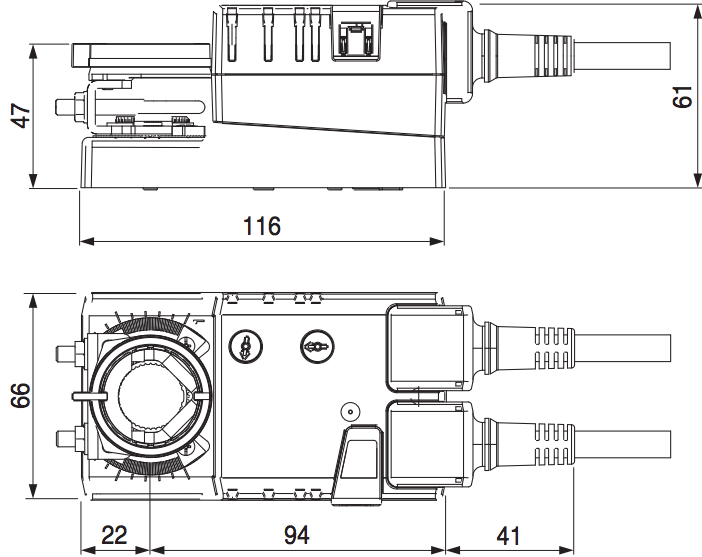

Rozmery 8 × 18 × 10 cm
