Potrubný ohrievač VENTS NKD 160-1,2 kW pre rekuperačné jednotky A21

Popis

Potrubný ohrievač VENTS NKD 160 s výkonom 1,2 kW je určený na doohrev privádzaného vzduchu s externým ovládaním. Priemer pripojeného vzduchového potrubia je 160 mm. Ohrievač je navrhnutý na integráciu do rekuperačného systému a jeho prevádzku s rekuperačnou jednotkou vybavenou riadiacim systémom na zapínanie a ovládanie ohrievača.

Ohrievač udržuje teplotu vzduchu v prívodnom potrubí na nastavenú hodnotu ovládačom. DIZAJN

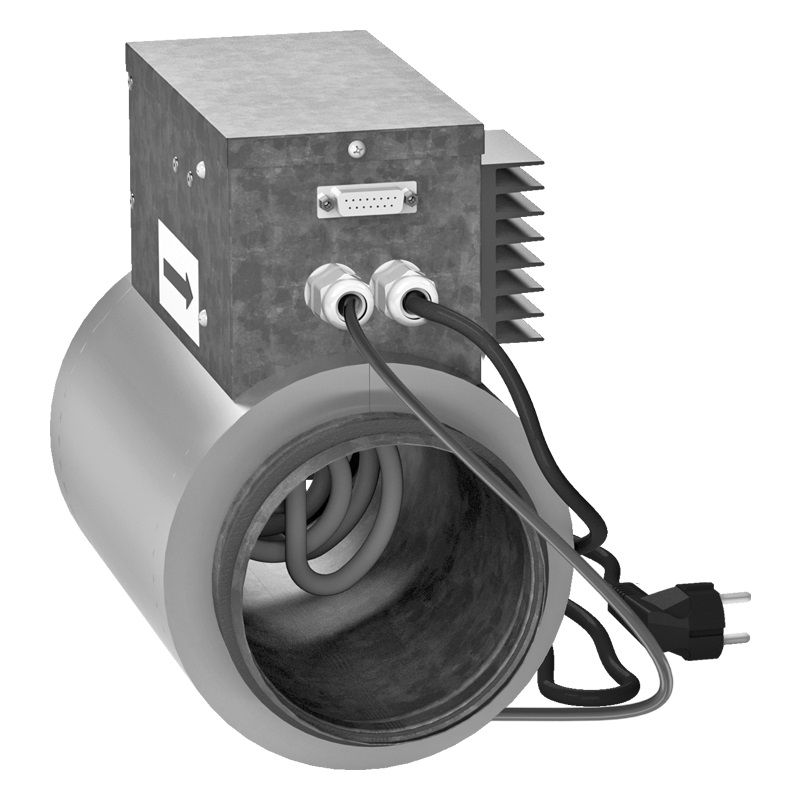

Kryt, rozvodná skrinka a kryt ohrievača sú vyrobené z pozinkovanej ocele, zatiaľ čo vykurovacie prvky sú z nehrdzavejúcej ocele. Plášť ohrievača je tepelne izolovaný 20 mm vrstvou nehorľavej minerálnej vlny. Ohrievače sú vybavené gumovými tesneniami pre vzduchotesné napojenie na vzduchové potrubie.

Potrubné ohrievače NKD sú dodávané s napájacím a signálnym káblom pre pripojenie k ovládaču rekuperačnej jednotky. Teplota je riadená triakovým regulátorom výkonu, ktorý zapína a vypína plnú záťaž. Komutáciu záťaže vykonáva polovodičový prvok (triak). Ohrievače sú vybavené termostatmi proti prehriatiu:
⏵ Hlavná ochrana proti prehriatiu s automatickým resetom pri +50 °C
⏵ Ochrana proti prehriatiu v prípade núdze s manuálnym resetom pri +90 °C

MONTÁŽ
Konštrukcia ohrievača umožňuje jeho montáž na kruhové potrubie v ľubovoľnej polohe pomocou príchytiek, ktoré sú súčasťou dodávky. Smer prúdenia vzduchu sa musí zhodovať so smerom šípky na plášti ohrievača. Ohrievač sa pripája k ovládaču rekuperačnej jednotky pomocou kábla s konektormi. Pri horizontálnej montáži musí byť ovládacia skriňa inštalovaná krytom nahor. Rozsah otáčania od normálnej polohy až po max. 90°. Neinštalujte riadiacu skriňu krytom nadol.

Ohrievač je vhodný pre ovládané vzduchotechnické jednotky A11, A21, A22, A22 wifi, A25, S11, S21, S22, S22 wifi, S25.
