Vetracie mriežky hliníkové s pevnými lamelami pod uhlom 0 stupňov -TYP ALG-O- Farba: NATURE
Hmotnosť 0,5 kg
Rozmery 30 × 5 × 15 cm
HRANATÉ vetracie MRIEŽKY

ALG-0 300 x 150 MM Eloxovaná hliníková vetracia mriežka s pevnými lamelami

Na objednávku

36,15 € s DPHCena bez DPH: 29,39 €

Eloxované hliníkové vetracie mriežky s pevnými lamelami a stúpaním 12,5 mm, priehyb 0 °. Používajú sa na prívod a odvod vzduchu v klimatizačných systémoch.

Na objednávku
Tento tovar je na sklade v malom množstve.

Zostávajúce položky: 0

Pridať medzi obľúbených
Pridať medzi obľúbených

Did you like this product? Add to favorites now and follow the product.

Pridať medzi obľúbených
Pridať medzi obľúbených
Nie ste si istý čo potrebujete?

Poradíme Vám! +421 949 762 827 Zavolajte nám

Viac ako 10 rokov na trhu

Predaj, montáž a projektovanie

Doprava zdarma

pri objednávke nad 150€

Pomoc a technická podpora

Od odborníkov vzduchotechniky

Záruka

Dvojročná záruka

Kategória:
Značka:

Popis

Eloxované hliníkové vetracie mriežky s pevnými lamelami a stúpaním lamely 12,5 mm, priehyb 0 °. Tieto mriežky sa používajú na prívod a odvod vzduchu vo ventilačných a klimatizačných systémoch.

Materiál: Hliník.
Farba: Eloxovaný prírodný povrch.

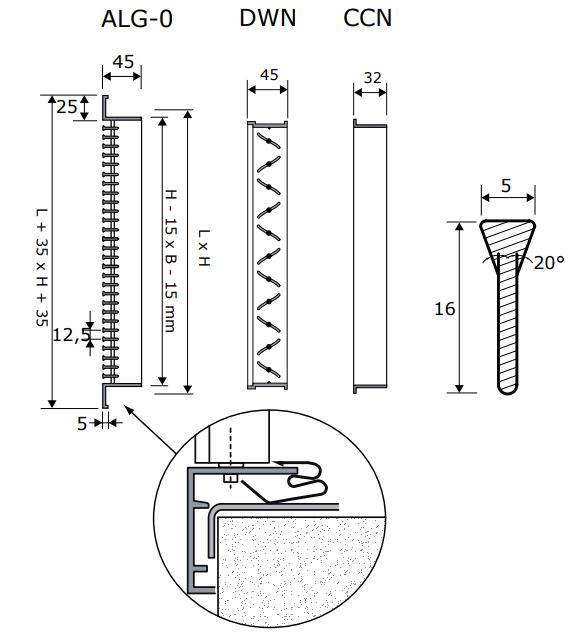

Zloženie: Vychýlenie: pevné 0 °. Jeden rad vodorovných lamiel.

Montáž: Neviditeľná montáž pomocou príchytiek v montážnom ráme, typ CCN.

Odporúčané príslušenstvo:

CCN – Inštalačný rám
DWN – Zatváranie na mriežku

Montážny rám na uchytenie sponou, typ CCN.

  • Zatváranie typ DWN
  • Krabica pripojovacia typ REW
  • Krabica pripojovacia Izolovaná typ REW ISO

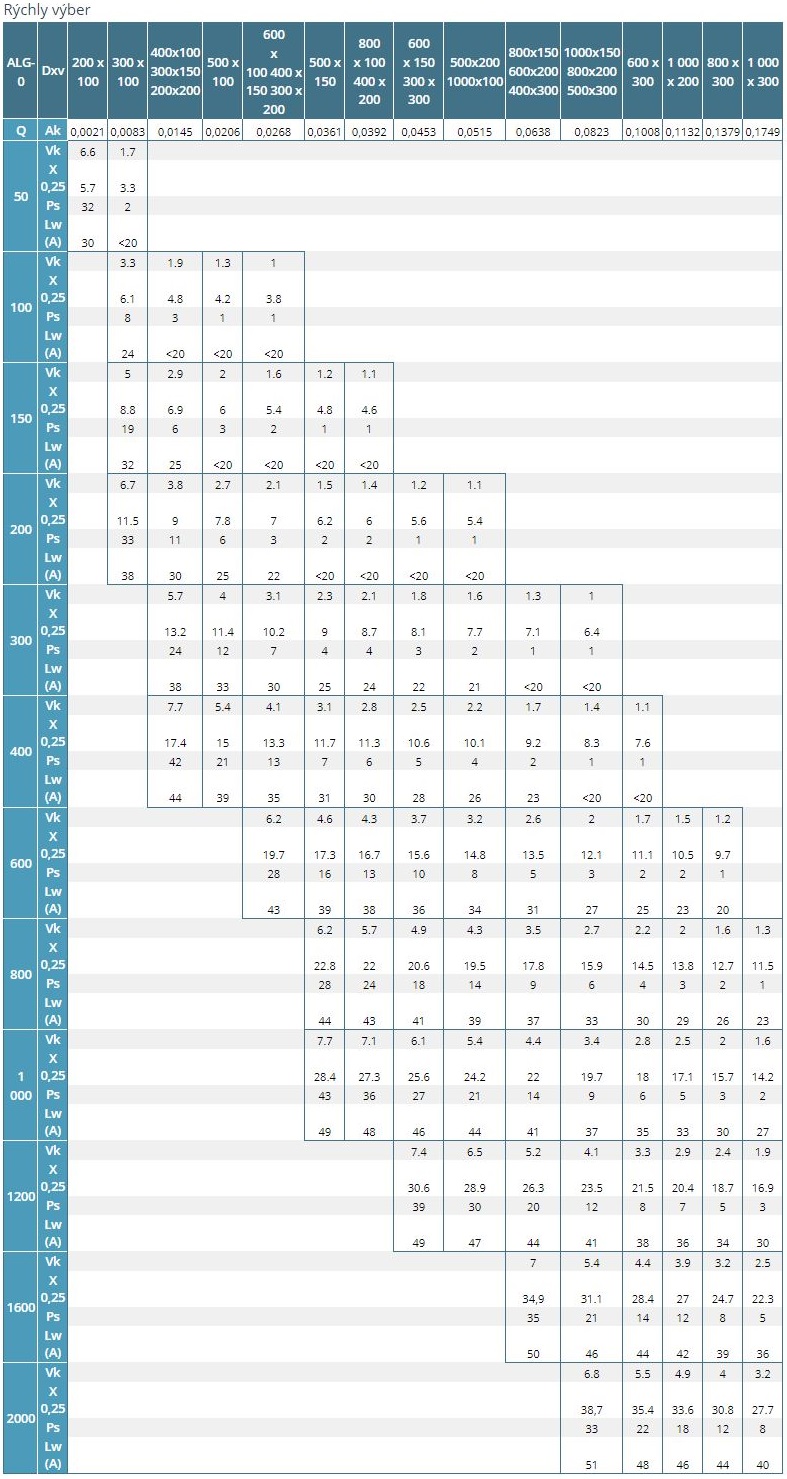

  • LxH = šírka L a výška H v mm

  • Q = objem vzduchu vm³ / h

  • Ak = efektívna plocha (voľná plocha) v m²

  • Vk = priemerná efektívna rýchlosť prechádzajúca grilom v m / s

  • X0,25 = Horizontálny vrh vm pri endvelocity Vt 0,25 m / s

  • Ps = Statická tlaková strata uvedená v Pa

  • Lw (A) = akustický výkon v dB (A)

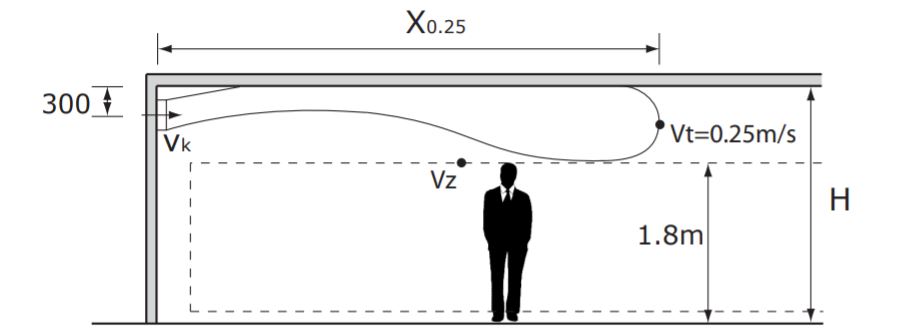

  • Hod X0,25 sa udáva bez vychýlenia prúdu vzduchu pri koncovej rýchlosti 0,25 m / s. Vzdialenosti sú uvedené pre hladký strop a inštalačnú vzdialenosť stredu mriežky 300 mm od povrchu stropu. Pri montáži vo vzdialenosti 400 až 600 mm od stropu sa odporúča vodorovné vychýlenie smerom k stropu o 15 °.

  • Hodnoty sú uvedené pre izotermický privádzaný vzduch. Diaľkové vzdialenosti pre chladiace podmienky pri -11 K sa dajú vypočítať vydelením hodnôt X0,25 faktorom 1,1.

  • Doporučená montážna vzdialenosť medzi stredmi viacerých mriežok v tej istej stene by mala byť väčšia ako 1/3 dĺžky hodu X0,25 (bez rozloženia).

  • Tlakové straty Ps sú uvedené pre mriežky bez klapky alebo s úplne otvorenou klapkou.

  • Akustické výkony Lw (A) sú uvedené pre mriežky bez klapky alebo s úplne otvorenou klapkou bez tlmenia miestnosti. Akustické výkony pod 20 dB (A) sú v tabuľkách uvedené ako „<20“.

Ďalšie informácie

Hmotnosť 0,5 kg
Rozmery 30 × 5 × 15 cm
HRANATÉ vetracie MRIEŽKY
